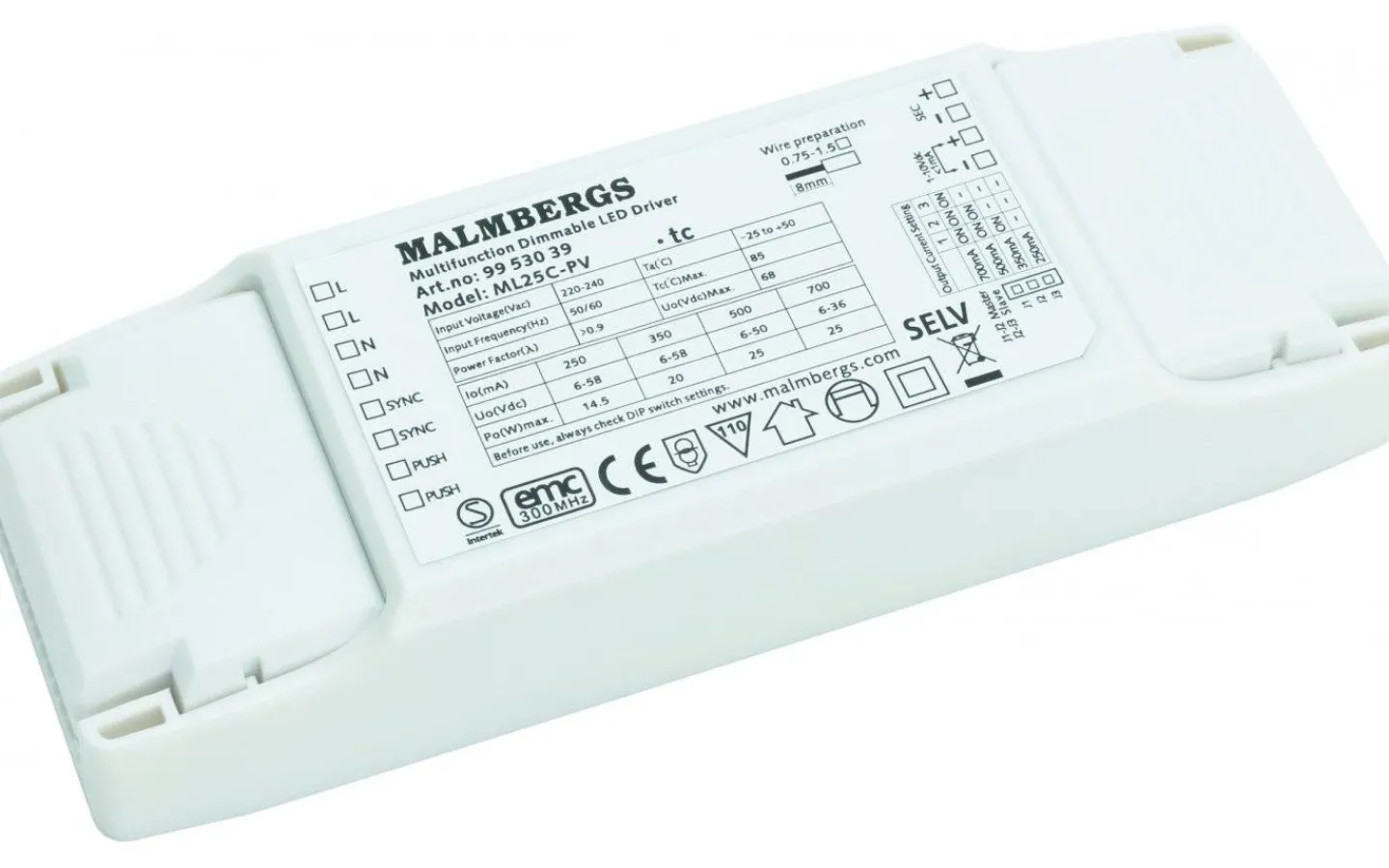

Led-Driver (Konstantström Ma)|Minispotlights & Ledpuckar-Malmbergs LED-driver Konstantström Multi 250mA, 350mA, 500mA, 700mA Dimbar

Det ursprungliga priset var: 746,40 kr.Det nuvarande priset är: 549,44 kr.

Artikelnr: SKUvjsq2uVQPg Kategorier: Infällda Spotlights, Inomhusbelysning, Installation, Installation, Led-Driver (Konstantström Ma), Minispotlights & Ledpuckar Etikett: Malmbergs Varumärke: Malmbergs

Beskrivning
Recensioner (0)

Dimbart LED-drivdon. Ljusregleringen 5-100% med tryckströmbrytare eller 1-10V signal. Upp till 15st drivdon kan anslutas till samma tryckströmbrytare utan synkkabel mellan drivdonen. Vid fler än 15st drivdon krävs synkabel mellan drivdonen. 220-240V, 50/60Hz.

*Flimmerfritt ljus över hela ljusregleringsområdet

*Stand-by effekt under 0,5W

*Minnesfunktion

*Skydd: kortslutning/överhettning/överspänning

Kontaktström ut DC/Effekt:

250mA(6-58VDC) – 1,5-14,5W

350mA(6-58VDC) – 2-20W

500mA(6-50VDC) – 3-25W

700mA(6-36VDC) – 4,2-25W

Anslutning

1. Börja med inställning av utström. Utströmmen ställs enkelt in med hjälp av vippbrytarna

(se tabell, fig. F).

2. Anslut armaturerna till drivdonet enligt kopplingsschemat (se fig. A, B eller C).

Tryckströmbrytare för ljusreglering (se kopplingsschema, Fig A, B)

• Primär tryckljusreglering är alltid aktiv.

• ON/OFF: Kort tryck (120 ms ~ 1 sek) på tryckströmbrytaren.

• Steglös ljusreglering: Lång tryckning (> 1 sek) på tryckströmbrytaren.

Synkronisering

Om mindre än 15 st drivdon kopplas till samma tryckströmbrytare, rekommenderas kopplingsschema Fig A. Alla byglar ska vara i MASTER (J1~J2). Om mer än 15 st drivdon kopplas

till samma tryckströmbrytare, rekommenderas kopplingsschema i Fig B. Bygeln i drivdonet

som är kopplat till tryckströmbrytaren ska vara i MASTER (J1~J2), de andra drivdonen ska ha

bygel i SLAVE (J2~J3).

Synkronisering av drivdon

1. Tryck och håll nere tryckströmbrytaren i minst 15 sekunder.

2. Drivdon startar upp till 50% ljusnivå, systemet är nu synkroniserat.

Omkoppling master / slave

1. Stäng av drivdonet och flytta bygeln till J1~J2 (master) eller J2~J3 (slave).

2. Slå på igen, drivdon kommer att ändras till master eller slave.

1-10V styrning (se kopplingsschema, Fig C)

• När signalen är mindre än 0,8V stängs drivdonet av, se figur D.

• Återställning av drivdon: Kortslut 1-10V utgången, slå sedan på spänningen till drivdonet

under 3-5 sekunder. Slå sedan av spänningen till drivdonet och avlägsna kortslutningen på

1-10V utgången. Drivdonet är nu nollställt.

FABRIKSINSTÄLLNING

1-10V ljusreglering är aktivt och bygel är i master.

Konstantströmtransformator (LED-driver)

Konstantströmtransformatorer och konstantspänningstransformatorer är två olika typer av transformatorer som används för att driva olika enheter. Här är en enkel förklaring av dessa två typer av transformatorer:

Konstantströmtransformator:Uteffekt anges i milliAmpere (mA), tex 350ma eller 500mA. Seriekopplas. Detta är en transformator som ger en stabil och konstant ström till en enhet, till exempel LED-belysning. Oavsett om belastningen ändras eller om spänningen varierar, justerar konstantströmtransformatorn sin utspänning för att hålla strömmen konstant. Detta är viktigt eftersom vissa enheter, som LED-lampor, behöver en konstant ström för att fungera optimalt.

Konstantspänningstransformator: Uteffekt anges i Volt (V), tex 12V eller 24V. Parallellkopplas. Detta är en transformator som ger en stabil och konstant spänning till en enhet, till exempel hushållsapparater eller datorer. Oavsett om belastningen ändras eller om ingångsspänningen fluktuerar, justerar konstantspänningstransformatorn sin utström för att hålla spänningen konstant. Detta är viktigt eftersom många enheter behöver en konstant spänning för att fungera korrekt och undvika skador.

Led-spotlights som drivs med konstantström ska alltid seriekopplas i de fall flera spottar ska kopplas till samma drivdon.

Beräkning av minsta och största watt: för en konstantströmtransformator (LED-Driver)

För att beräkna den minsta och största effekt (watt) som en konstantströmtransformator klarar av, följ dessa steg:

KontrolleraLED-driverns specifikationer för att hitta strömvärdet (mA eller A) och spänningsintervallet (minsta och största spänning).

För att beräkna den minsta effekten (watt), multiplicera det minsta spänningsvärdet med strömvärdet. Exempel: Minsta effekt (W) = Minsta spänning (V) * Ström (A).

För att beräkna den största effekten (watt), multiplicera det största spänningsvärdet med strömvärdet. Exempel: Största effekt (W) = Största spänning (V) * Ström (A).

Exempel: EnLED-driver är specificerad med 500mA 20-38VDC. Mineffekt=20V*0,5A=10W Maxeffekt:=38V*0,5A=19W I detta exempel klarar LED-drivern att driva spotlights med den totala effekten 10-19W. Om vi vill driva en spotlight som är på 500mA 5W går det att anslutaminst 2st och max 3st till samma LED-driver.

Denna uträkning är bra att kunna då vissa spotlights specificeras i volt ochandra i watt.

Det är viktigt att notera att detta bara är den teoretiska beräkningen baserat på de angivna märkvärdena. I praktiken kan det finnas förluster och andra faktorer som påverkar den verkliga effektkapaciteten.
